Первые мысли появились, после того, как я наткнулся на эту страничку. ОГРОМНОЕ спасибо Андрею (автору) за его идеи, реализации и пояснения к ним. Таскать постоянно с собой ключи, потом искать их по карманам или в сумке, затем открывать ими замок меня давно напрягает. Все таки на дворе век технологий !!! Поэтому я решил использовать устройство, которое больше года назад заказал на Алиэкспрессе.

Моя первая пробная версия.

Потом я вспомнил, что мне примерно в 2005 году подарили устройство, которое до сих пор у меня где то валяется. Распатрашив его, оставив только нужные мне элементы у меня получилось это :

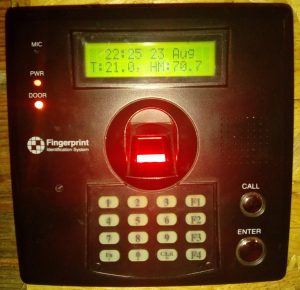

Описание элементов управления и к чему они подключены.

1. Микрофон. Подключен к IP телефону Yealink SIP-T20.
2. Динамик. Подключен к IP телефону Yealink SIP-T20.
3. Тастатура (клавиатура). Подключена к IP телефону Yealink SIP-T20. Надписи на кнопках совпадают не все.
   1. Клавиша «Fn» подключена как «*» (Звёздочка).
   2. Клавиша «Clr» подключена как  «#» (Решётка).
   3. Клавиши «Call» и «Enter» запараллелены и подключены к «Spikerfon».
   4. Клавиши «F1» — «F4» пока не подключены.
4. Fingerprint — подключен к Rasspberry PI 2 model B через преобразователь USB TTL UART на базе PL2303HX (для экономии портов GPIO).
5. Светодиод «PWR» Подключен к питанию Raspberry через резистор.
6. Двухцветный светодиод «DOOR». Зелёный цвет подключен к контакту GPIO Raspberry через резистор. Красный цвет подключен к контакту GPIO Raspberry через резистор параллельно с реле управления электромагнитным замком.
7. Дисплей. 16-ти символьный, двухстрочный. Только латиница. Может в дальнейшем заменю на дисплей с кириллицей, если найду плату такую же по крепёжным отверстиям. Подключен к Raspberry через плату преобразование на шину I2C.
8. Отверстие в левой части — IP камера.
9. Внутри корпуса расположена пьезо пищалка от старой компьютерной материнской платы.

Подробный алгоритм работы описан тут :

Алгоритм работы домофона
